点火线圈分类

常用的点火线圈分为开磁路点火线圈和闭磁路点火圈两种形式。

（1）开磁路点火线圈

开磁路点火线圈是利用电磁互感原理制成的。其结构主要由硅钢片叠成的铁芯上的初级线圈和次级线圈、壳体及其外的附加电阻等组成。开磁路点火线圈有两接线柱式和三接线柱式之分。

（2）闭磁路点火线圈

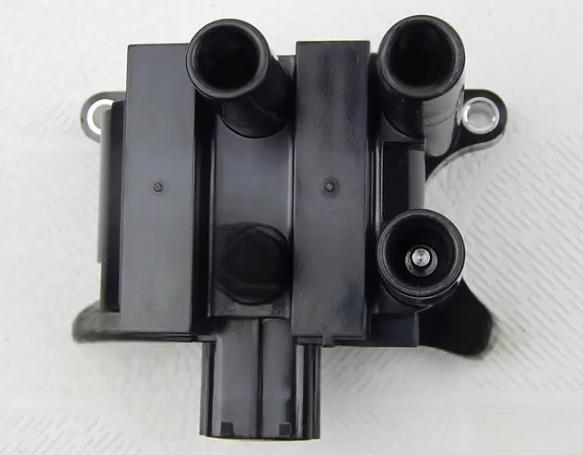

闭磁路点火线圈，将初级绕阻和次级绕组都绕在口字形或日字形的铁芯上。初级绕组在铁芯中产生的磁通，通过铁芯构成闭合磁路。

闭磁路点火线圈的优点是漏磁少，磁路的磁阻小，因而能量损失小，能量变换率高，并且闭磁路式点火线圈采用热固性树脂作为绝缘填充物，外壳以热熔性塑料注塑成型，其绝缘性、密封性均优于开磁式点火线圈。体积小，可直接装在配电器盖上，不仅结构紧凑，而且省去了点火线圈与配电器之间的高压导线，并可使次级电容减小，所以广泛应用于电子点火系统中。
