网络拓扑图制作软件哪个好(用这个工具真的事半功倍)
大家好,最近有用户朋友用IAuto来绘制中大型的网络拓扑结构图,在用了visio、亿图啥的发现比较麻烦,用IAuto来绘制只需要几步就搞定了轻松许多,所以今天将绘制大型网络拓扑架构的绘图技巧分享给大家!

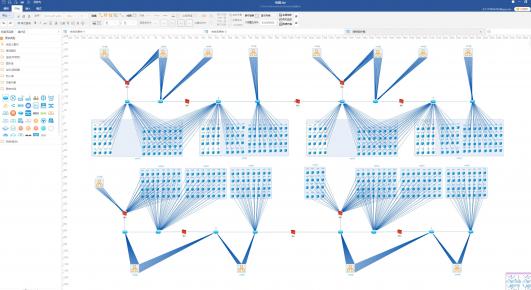

看成品如下:

第一步,你需要安装IAuto软件(win、mac、linux),具体的安装过程可以直接查看之前的安装教程,如果遇到问题可以咨询;
第二步,新建一个.iax文件,并保存文件路径(这里并不是一定要保存文件路径,而是我们在绘图过程中可以直接ctrl+s保存数据,避免突然停电啥的导致绘图数据丢失),然后新建一个空白的拓扑绘图画布;
如下图,

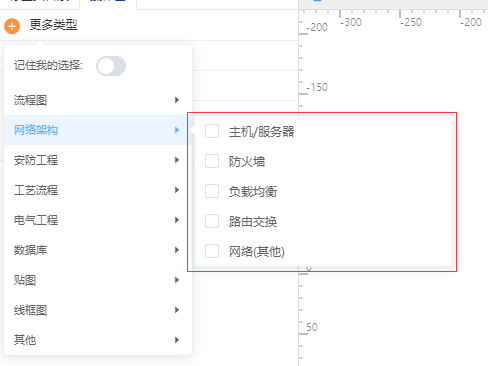

第三步,在左边选区的更多类型中勾选网络架构的主机、防火墙、负载均衡、路由交换的类别,当然如果类别中的图标素材类别不够,没关系,你可以通过插入svg矢量图标来插入类似思科、华三等厂商的设备矢量图标)

第四步,将主机设备、防火墙、路由交换的设备拖入画布中,并且对主机符号进行复制并排好位置,这里注意的是,我们可以通过
位置排列-矩形分布
来将主机按矩形排列,当然前提是我们自己有手动拖拽不均匀地情况下:

第五步:根据主机--防火墙--交换机的关系,通过批量连线功能一键连接即可,先标记左边上下两栏的主机位起点,中间红色防火墙为终点,然后将

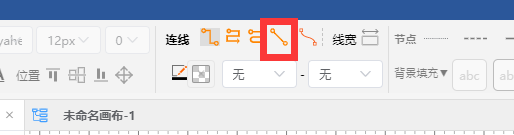

开始菜单栏中连线类型设置为直线,如下图所示:

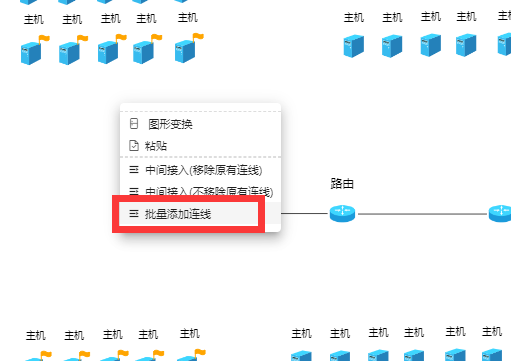

鼠标移动到空白区域任意位置,右键
批量连线:

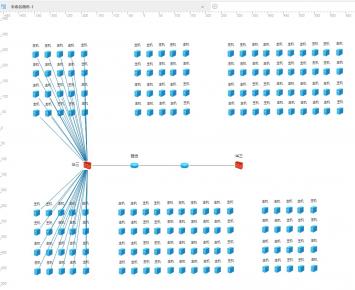

如下图所示:一次性添加了左边上下两栏主机到防火墙的连线;

然后,批量选中这些连线(可通过选中红色防火墙后,快捷键Alt+I批量选中连入的连线),调整这些连线的宽度、无箭头、颜色等样式:

在对上下两栏的主机添加分区(右键创建容器选项),然后分区的边框大小和背景样式:

用第五步的同样方式,添加其他分区主机与设备的连线关系:

当然,如果主机设备较多得时候如下图:

当然,我们可以将不重要的分区折叠起来并用缩略预览图标替代(上下图为1000台设备主机场景)

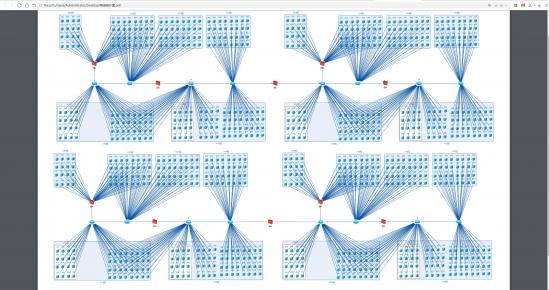

最后,我们绘制完图后,可以直接导出为svg后,保存为pdf格式文件:

除此之外我们也可以调整,连线的风格样式:

那么,一张大型的网络拓扑节点图只需几步就可以快速完成,是不是非常简单呢,当然这里的设备图标可以用自己的设备的svg矢量图形(建议),这里重点分享的功能点包括:
设置起点和终点后一键批量连线、单选防火墙后Alt+I/O批量选中连入连出连线等等(常用快捷键助手);
当然IAuto的使用场景远不止这些,更多的功劳需要您自己去下载探索体验啦!
支持国产!#国产软件##你用过最好用的一款国产软件是什么#
