水下焊接知识汇总讲解，视频全程清晰可见！

时间：2026-04-06 09:18

来源：随沾生活网

点击：

水下焊接知识汇总讲解，视频全程清晰可见！

视频加载中...

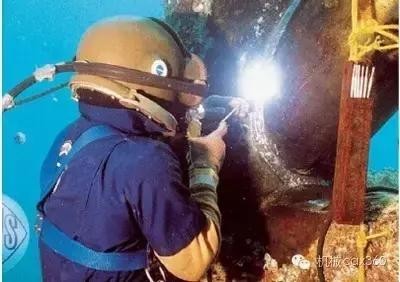

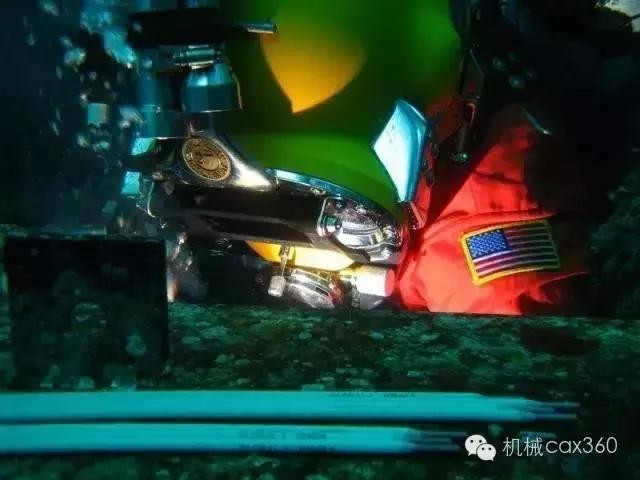

演示水下焊接，起弧、收弧、更换焊条、敲击氧化皮等操作手法！

水下焊接操作视频：

温馨提示：请在WIFI环境下观看

1802年，一位名叫Humphrey的学者指出电弧能够在水下连续燃烧，即指出了水下焊接的可能性。

1917年，英国海军船坞的焊工采用水下焊接的方法来封堵位于轮船水下部分漏水的铆钉缝隙，这是水下焊接的首次应用。

1932年，Khrenov发明了厚药皮水下专用焊条。

1985年，产生了第一批经过认可的潜水焊工。并制定了水深小于100 m的水下湿法焊接工艺。

1987年，水下湿法焊接技术在核电厂不锈钢管道的修理工作中得到应用。

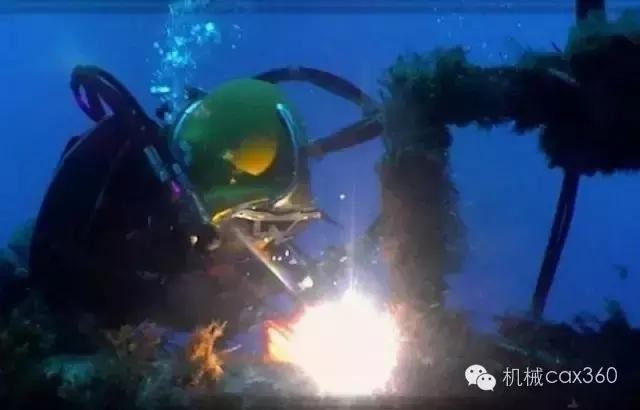

水下焊接由于水的存在，使焊接过程变得更加复杂，并且会出现各种各样陆地焊接所未遇到的问题，目前，世界各国正在应用和研究的水下焊接方法种类繁多，应用较成熟的是电弧焊。

水下焊接操作视频：

温馨提示：请在WIFI环境下观看

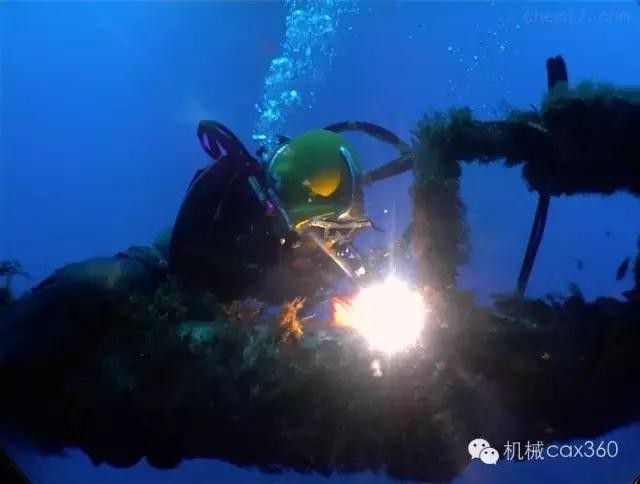

水下焊接与切割是水下工程结构的安装、维修施工中不可缺少的重要工艺手段。它们常被用于海上救捞、海洋能源、海洋采矿等海洋工程和大型水下设施的施工过程中。

水下焊接方法

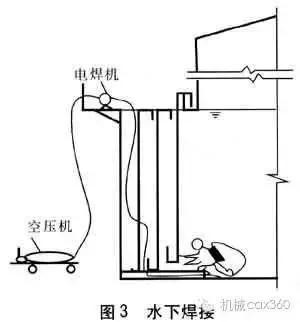

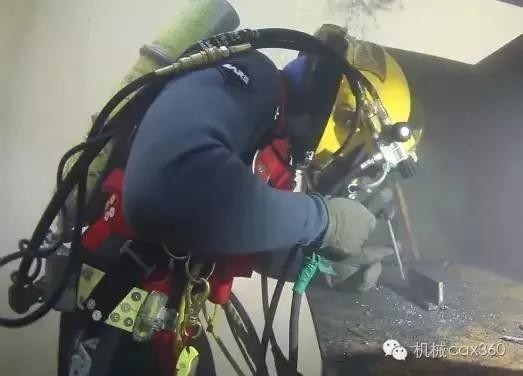

干法焊接

这是采用大型气室罩住焊件、焊工在气室内施焊的方法，由于是在干燥气相中焊接，其安全性较好。在深度超过空气的潜入范围时，由于增加了空气环境中局部氧气的压力，容易产生火星。因此应在气室内使用惰性或半惰性气体。干法焊接时，焊工应穿戴特制防火、耐高温的防护服。

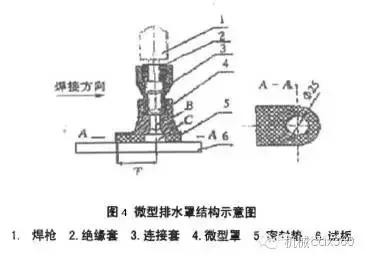

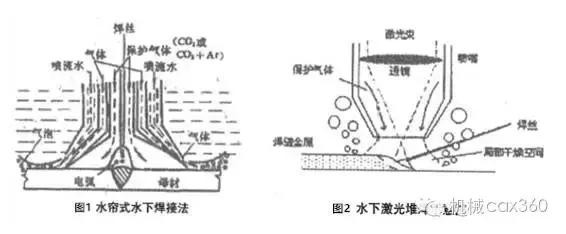

局部干法焊接

局部干法是焊工在水中施焊，人为地将焊接区周围的水排开的水下焊接方法，其安全措施与湿法相似。由于局部干法还处于研究之中，因此使用尚不普遍。

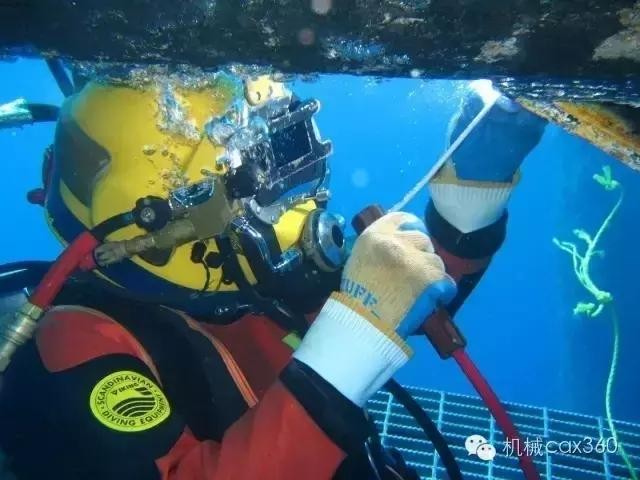

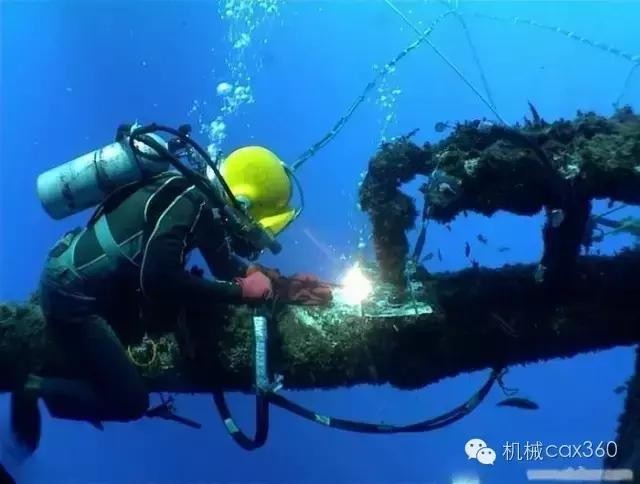

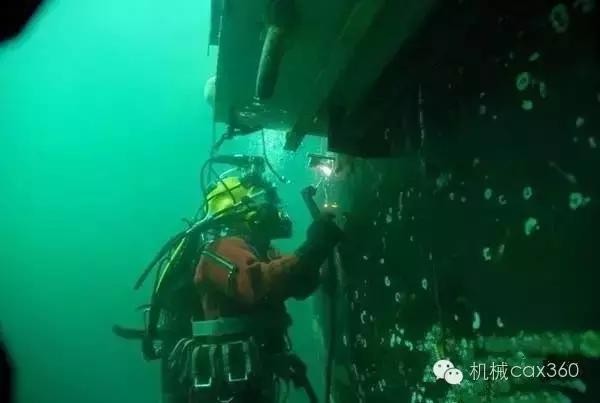

湿法焊接

湿法焊接是焊工在水下直接施焊，而不是人为地将焊接区周围的水排开的水下焊接方法。

电弧在水下燃烧与埋弧焊相似，是在气泡中燃烧的。焊条燃烧时焊条上的涂料形成套筒使气泡稳定存在，因而使电弧稳定。要使焊条在水下稳定燃烧，必须在焊条芯上涂一层一定厚度的涂药，并用石蜡或其他防水物质浸渍的方法，使焊条具有防水性。气泡由氢、氧、水蒸气和由焊条药皮燃烧产生的气泡;浑浊的烟雾生的其他氧化物。为克服水的冷却和压力作用造成的引弧及稳弧困难，其引弧电压要高于大气中的引弧电压，其电流较大气中焊接电流大15%~20%。

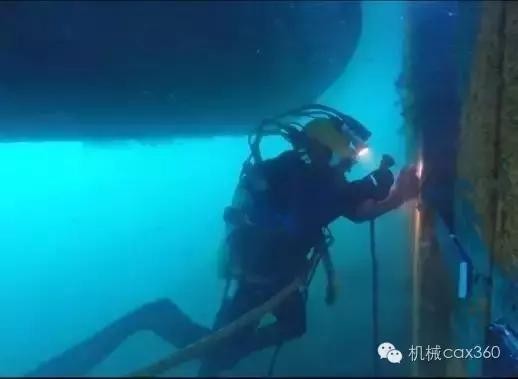

水下焊接特点

1、可见度差，水对光的吸收、反射和折射等作用比空气强得多，因此，光在水中传播时减弱得很快。另外焊接时电弧周围产生大量气泡和烟雾，使水下电弧的可见度非常低。在淤泥的海底和夹带沙泥的海域中进行水下焊接，水中可见度就更差了；

2、焊缝含氢量高，氢是焊接的大敌，如果焊接中含氢量超过允许值，很容易引起裂纹，甚至导致结构的破坏。水下电弧会使其周围水产生热分解，导致溶解到焊缝中的氢增加，水下焊条电弧焊的焊接接头质量差与氢含量高是分不开的；

3、冷却速度快，水下焊接时，海水的热传导系数高，是空气的20倍左右。若采用湿法或局部法水下焊接时，被焊工件直接处于水中，水对焊缝的急冷效果明显，容易产生高硬度淬硬组织。因此，只有采用干法焊接时，才能避免冷效应；

4、压力的影响，随着压力增加，电弧弧柱变细，焊道宽度变窄，焊缝高度增加，同时导电介质密度增加，从而增加了电离难度，电弧电压随之升高，电弧稳定性降低，飞溅和烟尘增多；

5、连续作业难以实现，由于受水下环境的影响和限制，许多情况下不得不采用焊一段，停一段的方法进行，因而产生焊缝不连续的现象；

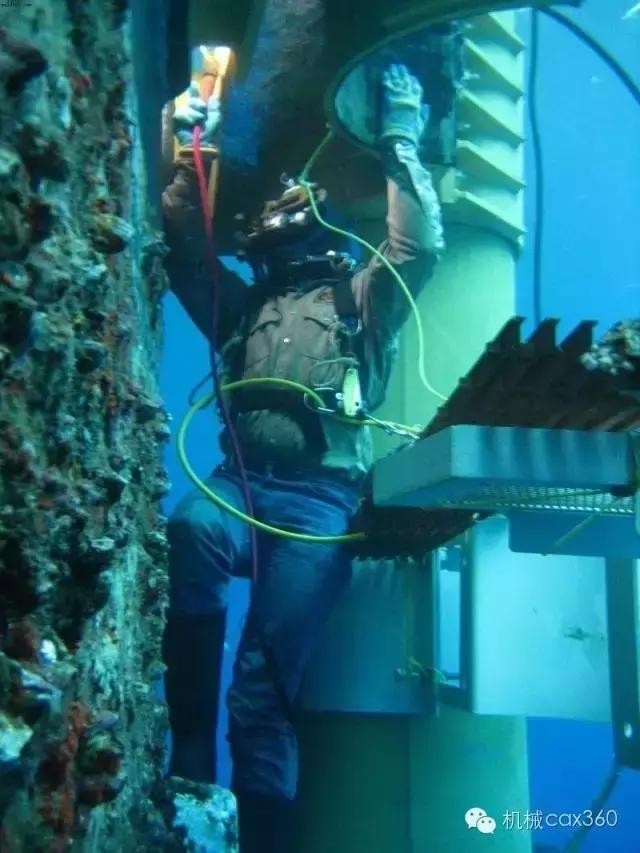

水下焊接与切割安全措施

1、调查作业区气象、水深、水温、流速等环境情况。当水面风力小于6级、作业点水流流速小于0. 1~0. 3m/s时，方可进行作业。

2、水下焊割前应查明被焊割件的性质和结构特点，弄清作业对象内是否存有易燃、易爆和有毒物质。对可能坠落、倒塌物体要适当固定，尤其水下切割时应特别注意，防止砸伤或损伤供气管及电缆。

3、下潜前，在水上，应对焊、割设备及工具、潜水装具，供气管和电缆、通讯联络工具等的绝缘、水密、工艺性能进行检查试验。氧气胶管要用1. 5倍工作压力的蒸汽或热水清洗，胶管内外不得粘附油脂。气管与电缆应每隔.5m捆扎牢固，以免相互绞缠。入水下潜后，应及时整理好供气管、电缆和信号绳等，使其处于安全位置，以免损坏。
